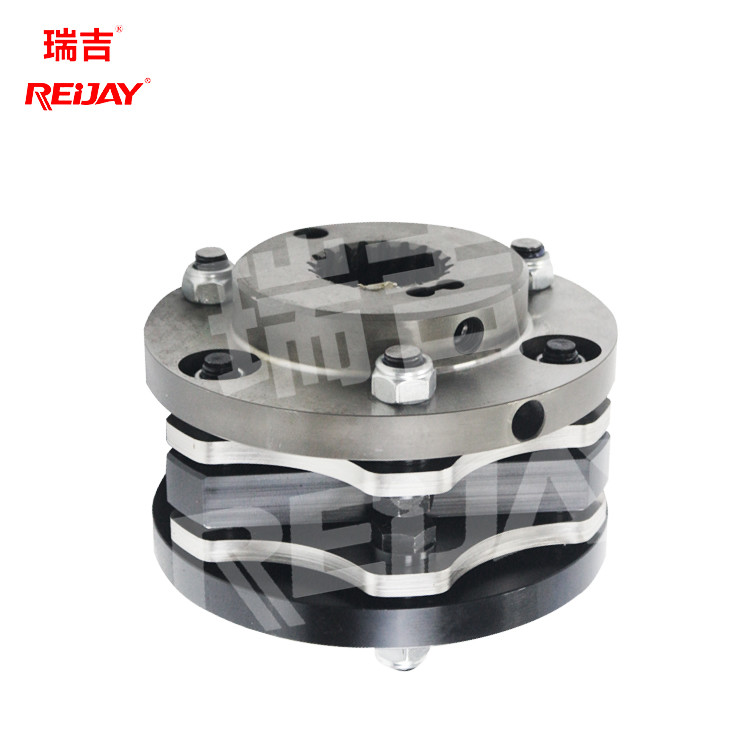

Chemische Machines Flexibele Schijf die de Koppeling 20000Nm koppelen van de sx-6 Schachtadapter
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMateriaal | Roestvrij staal | Eigenschap | Pas aan op hoge temperatuur aan |
---|---|---|---|
Toepassing | Knoeiboel werkomgeving | Voordeel | Pas aan ruw milieu aan |
Nominale torsie | 240110000N.m | Selectie | Contacteer ons voor meer informatie |
Garantie | 2 jaar | De naverkoopdienst | Inbegrepen |
Naam van het product | Flexibele Schijfkoppeling | Hoofdstructuur | Schijf |
Hoog licht | De chemische Koppeling van de Machines Flexibele Schijf,Flexibele de Schijfkoppeling van 20000 NM,Sx-6 de Koppeling van de schachtadapter |
Aanpassen aan hoge temperaturen en ruwe omgevingen.Flexibele schijfkoppeling voor chemische machines
De membraankoppeling bestaat uit minimaal één membraan en twee asbussen.Het membraan wordt over het algemeen aan de bus vastgepind zonder los te raken of speling tussen het membraan en de bus te veroorzaken.Sommige fabrikanten bieden modellen met twee membranen aan, andere bieden modellen met drie membranen met een of twee stijve elementen in het midden, die vervolgens aan beide zijden aan de bussen worden bevestigd.
De eigenschappen van de membraankoppeling zijn vergelijkbaar met de balgkoppeling.De kragen brengen het koppel op dezelfde manier over.Het diafragma zelf is dun, dus het buigt gemakkelijk wanneer relatieve verplaatsingsbelastingen optreden, zodat het tot 1,5 graden doorbuiging kan verdragen terwijl het lage lagerbelastingen in de servo produceert.
Membraankoppeling wordt vaak gebruikt in servosystemen.Membraan heeft een goede koppelstijfheid maar is iets minder dan de balgkoppeling.
Aan de andere kant is de membraankoppeling zeer delicaat en kan gemakkelijk worden beschadigd als deze verkeerd wordt gebruikt of onjuist wordt geïnstalleerd.Daarom is het noodzakelijk om ervoor te zorgen dat de afwijking binnen het lagerbereik van de standaard koppelingswerking ligt.
Technische gegevens van flexibele schijfkoppeling:
Maat | Nominaal Koppel TKN (Nm) |
Hoogtepunt max. |
Max.Snelheid | Gewicht (kg) |
Massen- Moment van Intertia (kgm2) |
toegestaan Axiaal Verkeerde uitlijning ±Δkazul (mm) |
toegestaan Hoekig Verkeerde uitlijning ±Δkwzul °(Graden) |
d1/d2 (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
Standaard (mm) |
A (mm) |
B (mm) |
|
Zonder balanceren (1 minuut) |
Met balanceren (1 minuut) |
|||||||||||||||
278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2.715 | 5.0 | 0,5° | 170 | 637 | 233 | 32.0 | 170 | 297 | 380 | 238 |
410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
