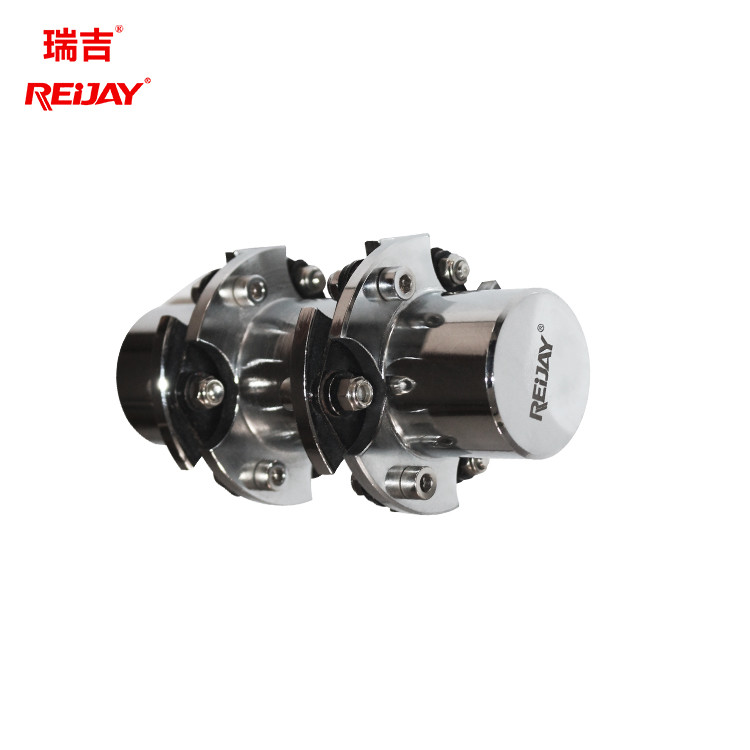

Het flexibele Hoge Torsieshaftgear Roestvrije staal van de Motorkoppeling 2000 NM
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMateriaal | Roestvrij staal | Eigenschap | De capaciteit om de verkeerde opstelling van de twee assen te compenseren is sterk |
---|---|---|---|
Toepassing | Knoeiboel werkomgeving | Voordeel | Hoge Transmissieefficiency |
Nominale torsie | 240110000N.m | pas aan | De technici helpen u kiezen |
Garantie | 2 jaar | Naam | Flexibele Schijfkoppeling |
Hoofdstructuur | Schijf | ||
Hoog licht | 2000 NM-de Koppeling van de Toestelmotor,De Motorkoppeling van het roestvrij staaltoestel,De Schachtkoppeling van de schijf Hoge Torsie |
Nauwkeurige transmissiesnelheid en zonder Koppeling van de lawaai de Flexibele Schijf voor een verscheidenheid van bouwmachine
Eigenschappen van Flexibele Schijfkoppeling:
Het diafragma van de Flexibele Schijfkoppeling zelf is dun, zodat gemakkelijk buigt het wanneer een relatieve verplaatsingslading voorkomt, zodat kan het tot 1,5 graden van afwijking weerstaan terwijl het veroorzaken van lage dragende ladingen in het servosysteem. De flexibele Schijfkoppeling wordt vaak gebruikt in servosystemen, en het diafragma heeft goede torsiestarheid. De diafragmakoppelingen, anderzijds, zijn zeer gevoelig en kunnen gemakkelijk worden beschadigd als zij in correct of niet geïnstalleerd gebruik verkeerd worden gebruikt. Daarom is het zeer noodzakelijk om ervoor te zorgen dat de afwijking binnen de dragende waaier van de normale bedrijfsvoering van de koppeling is.
Technische gegevens van Flexibele Schijfkoppeling:
grootte | ogenblik Torsie TKN NM |
Max. ogenblik Torsie TKNmax NM |
Max. Snelheid | Weight4) kg |
Massen- Ogenblik van Intertia5) kgm2 |
Toelaatbaar As Misalign-Ment6) ±ΔkA mm |
Toelaatbaar Hoekig Misalign-Ment7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) mm |
L mm |
Z mm |
P mm |
L1/L2 mm |
S9) mm |
A mm |
B mm |
||
zonder blancing1) 1/min |
met blancing2) 1/min |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1.5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1.5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1.5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1.5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1.5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40,000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50,000 | 2400 | 6000 | 89.0 | 1,170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62,000 | 2200 | 5500 | 109.0 | 1,630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84,000 | 2040 | 5100 | 146.0 | 2,640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4,040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5,450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
Van de de Transmissietechnologie van Shanghai Reijay werd Hydraulisch Co. Ltd opgericht in 2003. Wij zijn geëngageerd aan het verstrekken van de de meest geavanceerde mechanische transmissiecomponenten, de hydraulische groepstoebehoren en producten van de hitteuitwisseling (verwarmers en koelers). Om speciale eisen van klanten beter tevreden te stellen, kunnen wij niet genormaliseerd ontwerp, productuitvinding, shafting gewrongen trillingsberekening, simulatiesysteem het testen en verwante professionele softwaresteun verlenen.
Reijay heeft een beter inzicht in de Chinese markt door bijna 20 jaar van direct verkoop marketing systeem. Door de behoeften van eindgebruikers in de selectie van het productontwerp, prototypecontrole, assemblageproductie, markttoepassing direct onder ogen te zien, het delen van technische kennis met Duitse en Amerikaanse bedrijven, bezaten wij overvloed van unieke toepassingservaring die ons toestaan om ruwe externe omgevingen onder ogen te zien. Volgens de marktvraag en het vinden van de eisen van de klant, opereert de technische afdeling van Reijay strikt onder het interne kwaliteitsbeheersysteem (van het de kwaliteitssysteem van ISO9001 en van IATF16949 de interne specificaties). Wij ontwikkelen nieuwe producten en verbeteren onophoudelijk om klanten te helpen problemen oplossen.
