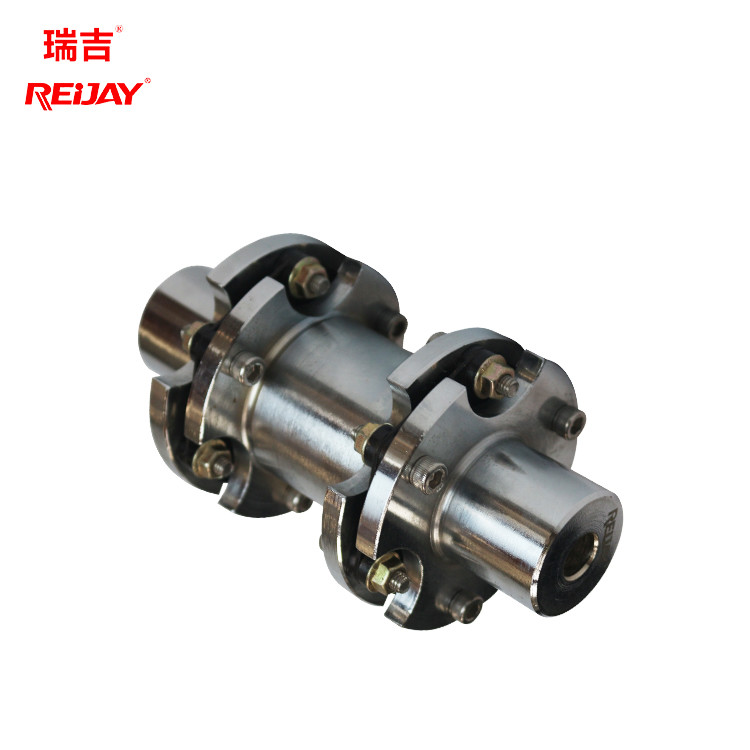

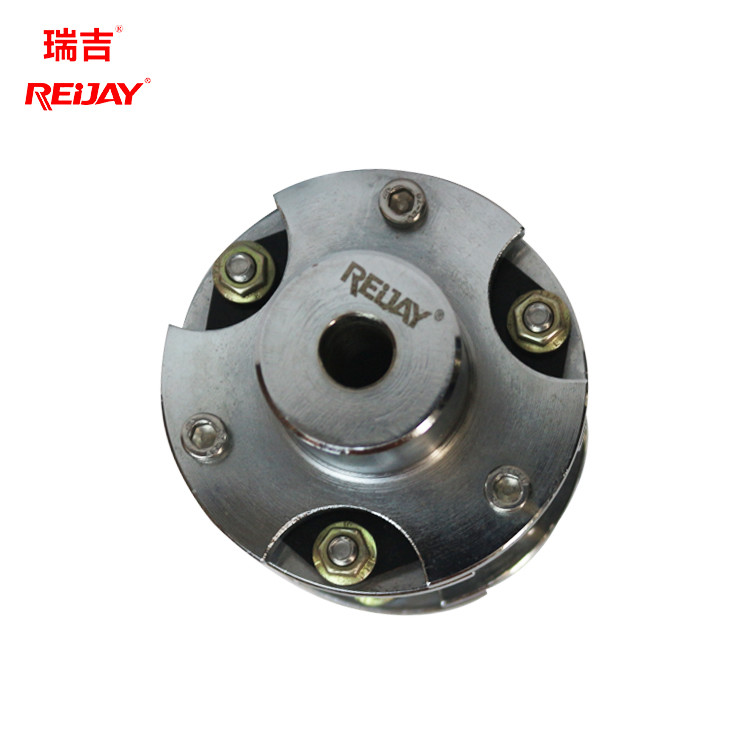

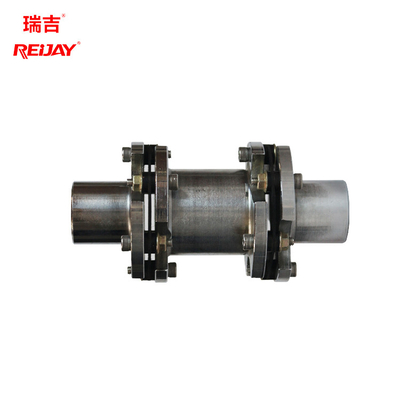

Niet Gesmeerd Flexibel Aandrijvingstoestel dat Veerkrachtig Net koppelt dat 2000 NM koppelt
Plaats van herkomst | China |
---|---|
Merknaam | REIJAY |
Certificering | Provide |
Modelnummer | Sx-6 |
Min. bestelaantal | 1 reeks |
Prijs | Negotiable |
Verpakking Details | Accoording aan uw behoefte |
Levertijd | Overeen te komen |
Betalingscondities | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen | 500 reeksen per maand |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMateriaal | Roestvrij staal | Eigenschap | De capaciteit om de verkeerde opstelling van de twee assen te compenseren is sterk |
---|---|---|---|
Toepassing | Knoeiboel werkomgeving | Voordeel | Hoge Transmissieefficiency |
Nominale torsie | 240110000N.m | Pas aan | De technici helpen u kiezen |
Garantie | 2 jaar | De naverkoopdienst | Steun |
naam | Flexibele Schijfkoppeling | Structuur | Schijf |
Hoog licht | De niet Gesmeerde Flexibele Koppeling van het Aandrijvingstoestel,2000 Koppeling van het de Aandrijvingstoestel van NM de Flexibele,Veerkrachtige Netkoppeling |
Kleine en niet-gesmeerde Flexibele Schijfkoppeling voor een verscheidenheid van mechanische apparaten
Structuur van Flexibele Schijfkoppeling:
De flexibele Schijfkoppeling bestaat uit minstens één diafragma en twee ringen. Het diafragma wordt gespeld aan de ring over het algemeen zonder het losmaken van of het veroorzaken van weerslag tussen het diafragma en het ringen. Sommige fabrikanten bieden twee diafragma's, terwijl anderen drie diafragma's aanbieden, met één of twee stijve elementen in het midden aan, en de twee kanten zijn in bijlage aan de ring.
Het verschil tussen de enige Flexibele Schijfkoppeling en de dubbele Flexibele Schijfkoppeling is de capaciteit om diverse afwijkingen te behandelen. Aangezien het het complexe buigen van het diafragma vereist, is de Koppeling van de enig-film Flexibele Schijf niet geschikt voor de excentriciteit. De dubbele Flexibele Schijfkoppeling kan in verschillende richtingen worden gebogen tegelijkertijd om excentriciteit te compenseren.
Technische Beschrijving:
Grootte | Nominaal Torsie TKN (NM) |
Piek max.
|
Max. Snelheid | Weight4) (kg) |
Massen- Ogenblik van Intertia5) (kgm2) |
Toelaatbaar As Misalign-Ment6) ±ΔkA (mm) |
Toelaatbaar Hoekig Misalign-Ment7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
S9) (mm) |
A (mm) |
B (mm) |
||
Zonder het in evenwicht brengen (1/min) |
Met het in evenwicht brengen (1/min) |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1.5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1.5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1.5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1.5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1.5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40,000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50,000 | 2400 | 6000 | 89.0 | 1,170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62,000 | 2200 | 5500 | 109.0 | 1,630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84,000 | 2040 | 5100 | 146.0 | 2,640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4,040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5,450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
Onze Strategische Partners
Opgericht in 2003, vervaardigt Shanghai Hydraulische Reijay & Co. van Transmissietechnologie, Ltd nadruk op de koppeling van de mechanische machtstransmissie, hydraulisch systeemvervangstukken en warmtewisselaarproducten (olie verwarmend en koelmateriaal) en voert uit. Wij verlenen ook bevoegde technische ondersteuning en de dienst. Wij dienen klanten met het ontwerp, assemblage, ook het opnieuw modelleren en behoud van industriële automatiseringscomponenten (pneumatisch, hydraulisch, PLC), industriële intelligente systemen, hydraulische eenheden van energie en aandrijvingssecties.
Q: Who is wij?
Wij zijn gebaseerd die in Shanghai, China, in 2003 is begonnen, verkopen aan Binnenlandse markt (50,00%), Noord-Amerika (25,00%), Europa (5,00%), Afrika (5,00%), Zuidoost-Azië (5,00%), Zuid-Amerika (5,00%)… Er zijn ongeveer 180-300 mensen in onze bureau en fabriek.
Q: Hoe kunnen wij kwaliteit waarborgen?
Altijd een voorproductiesteekproef vóór massaproduktie; Altijd definitieve Inspectie vóór verzending
Q: Welke informatie zou ik u om het product te bevestigen moeten vertellen?
Motortekening of andere techniekparameters
Q: Wat kunt u van ons kopen?
Koppelingen, Bellhousings, Olietanks, Schoonmakende Dekking, Koelers, Hydraulische delen, enz.
Q: Waarom zou u van ons, niet van andere leveranciers moeten kopen?
Wij zijn een professionele OEM fabrikant met 20 jaar van geschiedenis, die zich op de koppeling van de mechanische machtstransmissie, hydraulisch systeemvervangstukken en de vervaardiging en de uitvoer van het warmtewisselaarproduct concentreren. Wij verlenen ook bevoegde technische ondersteuning en de dienst.
Q: Wat is uw periode van de productgarantie?
Wij bieden 2-10 jaar van levensduur sinds het schipvertrek datum aan verlaten China.
Q: Welke diensten kunnen wij verlenen?
Goedgekeurde Leveringstermijnen: FOB, CIF CFR, EXW, CIP, FCA, Uitdrukkelijke Levering;
Toegelaten Betalingsmunt: USD, EUR, HKD, CNY;
Toegelaten Betalingstype: T/T, L/C, D/P D/A, Paypal, Western Union;
Gesproken taal: Engels, Chinees, Spaans
