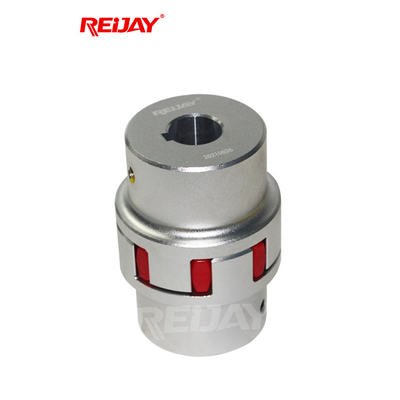

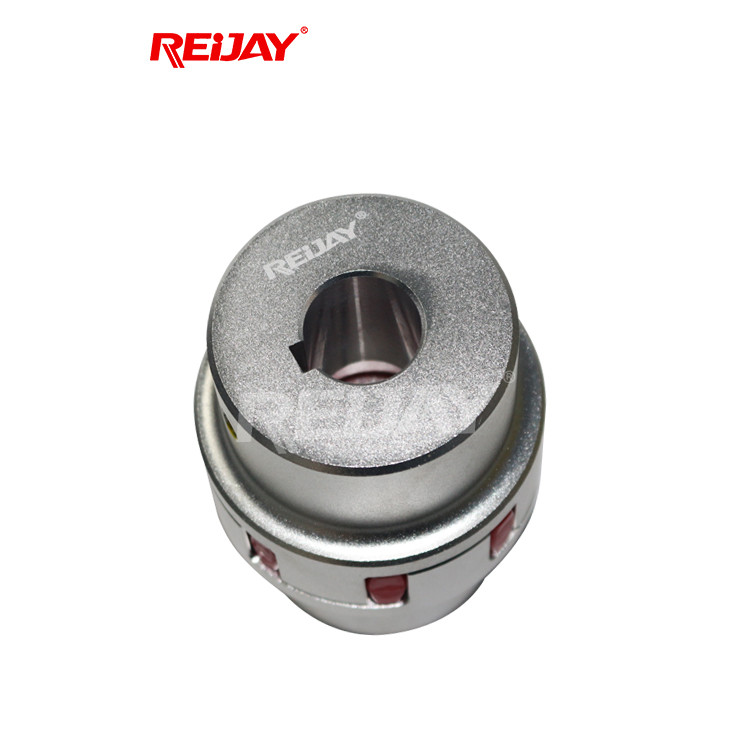

RA Flexible Jaw Coupling-GG de Koppeling van de Spinschacht voor Hydraulische Machines
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductnaam | Ra-Koppeling van de reeks de Flexibele Kaak | Materiaal | GG |
---|---|---|---|
Toepassing | Hydraulische Machines | Nominale torsie | 15-25600 NM |
Garantie | 2 jaar | werkomgeving | Hydraulische en Bouwmachines |
Voordelen | Olieweerstand; Elektroisolatie | Flexibel of stijf | Flexibel |
Hoog licht | RA Flexible Jaw Coupling,Hydraulische Flexibele Kaakkoppeling,GG de flexibele koppeling van de spinschacht |
De krachtige Ra-Koppeling van de reeks Flexibele Kaak voor hydraulische machines
De Ra-koppeling van de reeks flexibele kaak wordt wijd gebruikt, ook geroepen die kaakkoppeling, uit twee schijven van de metaalkaak en een elastisch lichaam wordt samengesteld. De twee schijven van de metaalkaak zijn over het algemeen 45 maatstaal, maar de Aluminiumlegeringen zijn ook nuttig wanneer de gevoelige ladingen worden vereist.
De Ra-koppeling van de reeks flexibele kaak wordt verwerkt door het machinaal bewerken van methodes zoals het draaien te malen en, aan te snijden en ondergaat dan een algemene thermische behandeling. Om voldoende mechanische sterkte te verzekeren, is er ook een kaakschijf op de markt die een afgietsel is, dat in grote hoeveelheden kan worden geproduceerd en verwerkingsverliezen elimineert. Zo in termen van prijs, is het veel lager dan machinaal bewerkend. Nochtans, zijn de prestaties van afgietsels niet goed, en het wordt niet geadviseerd om in sommige kritieke arbeidsvoorwaarden worden gebruikt. Bovendien zijn de kaken van de afgietsels naar voren gebogen om weg in hoge snelheid of de hoog-ladingsomstandigheden te vallen.
De Ra-koppeling van de reeks flexibele kaak heeft een eenvoudige structuur, geen smering, gemakkelijk onderhoud, gemakkelijke onderhoud-vrije inspectie, en kan onophoudelijk lange tijd lopen. Polyurethaan de elastische elementen met hoge weerstand zijn slijtvast en olie-bestand, hebben grote lagercapaciteit, snakken levensduur, en zijn veilig en betrouwbaar. Het stabiele en specifieke werk, met goede trillingsbevochtiging, het als buffer optreden voor en elektrische isolatieeigenschappen. Heeft uitgebreide as, radiale en hoekige compensatiemogelijkheden. Eenvoudige structuur, kleine radiale grootte, lichtgewicht, uiterst klein ogenblik van inertie, geschikt voor middel en hoge snelheidsgelegenheden.
Structurele eigenschappen van de Ra-reeks:
1. Middenelastomeerverbinding
2. Kan trilling absorberen, en radiale, hoekige en asafwijking compenseren
3. Olieweerstand en elektroisolatie
4. Omwentelingskenmerken met de wijzers van de klok mee en de linksdraaiende zijn hetzelfde
5. Het bevestigen met het plaatsen van schroeven
Ra-koppelingen van de reeks worden de flexibele kaak wijd gebruikt in CNC werktuigmachines, CNC draaibanken, machinaal bewerkende centra, gravuremachines, CNC malenmachines, computergongen, metallurgische machines, mijnmachines, aardoliemachines, chemische machines, opheffende machines, vervoersmachines, lichte de industriemachines, textielmachines, pompen, ventilators, enz.
Technische Beschrijvingen
Schacht D×I [mm] |
n=750 [1/min] Macht P |
Grootte | Tkmax. [NM] |
n=1000 [1/min] Macht P |
Grootte | Tkmax. [NM] |
n=1500 [1/min] Macht P |
Grootte | Tkmax. [NM] |
n=3000 [1/min] Macht P |
Grootte | Tkmax. [NM] | ||||||
Motorgrootte |
=1500 [1/min] |
=3000 [1/min] |
kW |
TAN [NM] |
kW |
TAN [NM] |
kW |
TAN [NM] |
kW |
TAN [NM] |
||||||||
56 | 9*20 | - | - | 14/16 | 15 | - | - | 14/16 | 20 | 0,06 | 0,4 | 14/16 | 20 | 0,09 | 0,3 | 14/16 | 20 | |
15 | 15 | 0,09 | 0,6 | 15 | 0,12 | 0,4 | 15 | |||||||||||
63 | 11*23 | - | - | - | - | 0,12 | 0,9 | 0,18 | 0,6 | |||||||||
- | 0,18 | 1.2 | 0,25 | 0,9 | ||||||||||||||
71 | 14*30 | - | - | - | - | 0,25 | 1.8 | 0,37 | 1.3 | |||||||||
0,37 | 2.5 | 0,55 | 1.9 | |||||||||||||||
80 | 19*40 | - | - | 19/24 | 20 | 0,37 | 3.7 | 19/24 | 20 | 0,55 | 3.7 | 19/24 | 20 | 0,75 | 2.5 | 19/24 | 20 | |
0,55 | 5.5 | 0,75 | 5.0 | 1.1 | 3.7 | |||||||||||||
jaren '90 | 24*50 | - | - | 0,75 | 7.9 | 1.1 | 7.5 | 1.5 | 4.9 | |||||||||
90L | - | - | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
100L | 28*60 | 0,75 | 11 | 24/32 | 70 | 1.5 | 15 | 24/32 | 70 | 2.2 | 15 | 24/32 | 70 | 3 | 9.8 | 24/32 | 70 | |
1.1 | 16 | 3 | 20 | |||||||||||||||
112M | 1.5 | 21 | 2.2 | 22 | 4 | 27 | 4 | 13 | ||||||||||
132S | 38*80 | 2.2 | 29 | 28/38 | 190 | 3 | 30 | 28/38 | 190 | 5.5 | 36 | 28/38 | 190 | 5.5 | 18 | 28/38 | 190 | |
7.5 | 25 | |||||||||||||||||
132M | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
5.5 | 55 | |||||||||||||||||
160M | 42*110 | 4 | 54 | 38/45 | 380 | 7.5 | 74 | 38/45 | 380 | 11 | 72 | 38/45 | 380 | 11 | 35 | 38/45 | 380 | |
5.5 | 74 | 15 | 49 | |||||||||||||||
160L | 7.5 | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
180M | 48*110 | 42/55 | 530 | 42/55 | 530 | 18.5 | 121 | 42/55 | 530 | 22 | 72 | 42/55 | 530 | |||||
180L | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
200L | 55*110 | 15 | 196 | 18.5 | 185 | 30 | 195 | 30 | 97 | |||||||||
22 | 215 | 37 | 117 | |||||||||||||||
225S | 60*140 | 55*110 | 18.5 | 245 | 48/60 | 620 | 48/60 | 620 | 37 | 245 | 48/60 | 620 | ||||||
225M | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
250M | 65*140 | 60*140 | 30 | 390 | 65/75 | 1250 | 37 | 361 | 55/70 | 820 | 55 | 357 | 55/70 | 820 | 55 | 176 | 48/60 | 620 |
280S | 75*140 | 65*140 | 37 | 490 | 45 | 440 | 65/75 | 1250 | 75 | 487 | 65/75 | 1250 | 75 | 245 | 55/70 | 820 | ||
280M | 45 | 565 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
315S | 80*170 | 55 | 715 | 75/90 | 2560 | 75 | 730 | 75/90 | 2560 | 110 | 714 | 75/90 | 2560 | 110 | 350 | |||
315M | 75 | 970 | 90/100 | 4800 | 90 | 876 | 132 | 857 | 132 | 420 | 65/75 | 1250 | ||||||
315L | 90 | 1170 | 110 | 1070 | 90/100 | 4800 | 160 | 1030 | 90/100 | 4800 | 160 | 613 | ||||||
110 | 1420 | 132 | 1280 | 200 | 1290 | 200 | 641 | |||||||||||
355L | 95*170 | 75*140 | 132 | 1710 | 160 | 1550 | 250 | 1610 | 250 | 801 | 75/90 | 2560 | ||||||
160 | 2070 | 100/110 | 6600 | 200 | 1930 | 315 | 2020 | 315 | 1010 | |||||||||
200 | 2580 | 250 | 2420 | |||||||||||||||
100/110 | 6600 | 90/100 | 4800 | |||||||||||||||
400L | 100*210 | 80*170 | 250 | 3230 | 110/125 | 9600 | 315 | 3040 | 2280 | 100/110 | 6600 | 355 | 1140 | |||||
2560 | 400 | 1280 |
